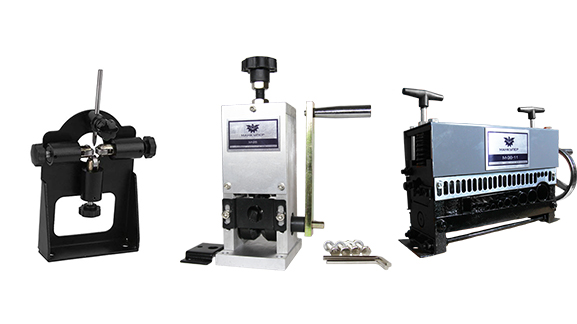

1. Ручные станки.
Сюда входят модели М-15, М-20, М-25, М-38. Они имеют ручной привод. М-15 - самый наипростейший станок, разделывает кабеля диаметром до 15 мм. Он имеет 3 ролика и нож, им очень просто пользоваться. Кабель нужно протянуть между роликами, далее нож разрезает его сверху. Глубину разреза можно регулировать опусканием ножа, а настроить канал разделки можно тремя болтами. М-25 работает с кабелем 1-30 мм и имеет возможность подключения к нему электроинструмента. У него фиксированные ролики и ножи, он также очень прост в использовании. Этот станок отлично подходит для СИПа. Принцип работы такой: две направляющие пластины направляют кабель на вал, нижний вал протягивает кабель, нож на верхнем вале разрезает изоляцию. Глубину разреза можно регулировать поднятием и опусканием верхнего вала с помощью вентиля. У модели М-20 такой же принцип работы, как и у М-25. Различаются они тем, что М-20 работает с кабелями до 20 мм и имеет только одну направляющую пластину. Что касаемо модели М-38, она имеет 10 каналов разделки с ножами и 1 канал-пресс. Работает с кабелем до 40 мм. Также имеет два вала, 8 отверстий для круглых кабелей от 1 до 40 мм, 2 отверстия для плоского кабеля и пресс для продавливания изоляции. Глубину разреза можно регулировать двумя вентилями.

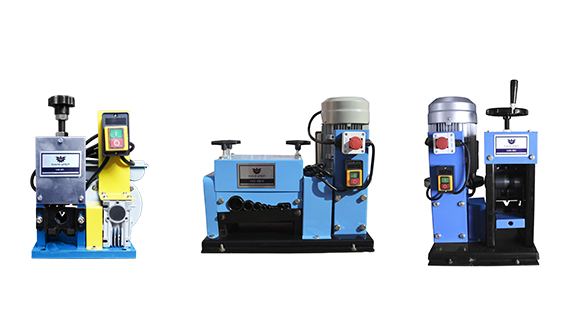

2. Станки на редукторе.
Это модели MS-25, MQ-38, MQ-45, MS-60, MS-80, MR-80. Один регулируемый канал разделки имеют станки MS-25, MS-60 и MS-80. MQ-38 имеет 10 каналов разделки и пресс. А модели MQ-45 и MR-80 разрезают кабель с двух сторон. Станок MS-25 работает с кабелями диаметром до 30 мм. Нижний вал, который протягивает кабель, работает от электрического двигателя 0,18 кВт, через редуктор. Место под кабель имеет конусообразную форму. Нож на верхнем валу режет изоляцию. Глубина разреза регулируется вентилями, за счет опускания и поднимания верхнего вала. Эта модель имеет 2 направляющие пластины и так же подходит для СИПа. Модель MQ-38 работает с кабелем диаметром 1-40 мм. Принцип работы такой же, как у станка M-38. Он так же имеет 8 отверстий для круглых кабелей от 1 до 40 мм, 2 отверстия для плоского кабеля и пресс для продавливания изоляции. Обрабатывает кабеля из таких материалов как полиэтилен, ПВХ, резина, бумага и т.д. Станок MQ-45 имеет 2 пары валов, которые работают одновременно. На первой паре нижний вал протягивает кабель, а ножи на верхнем валу разрезают изоляцию, на второй паре наоборот, нижний вал с ножом режет кабель, а верхний вал тянет кабель. Тем самым получается двухстороннее разрезание двигателя. Кабели диаметром 20-45 мм режутся с двух сторон, а кабели с меньшим диаметром 1-20 мм. На первой паре валов разрезаются с одной стороны, а на второй паре раздавливаются прессом. Этот процесс увеличивает скорость обработки и извлечения металла. Глубина разрезания кабеля регулируется четырьмя вентилями, которые зажимают пружины и увеличивают давление на верхний вал. Станок MR-80 тоже режет кабель с двух сторон, но работает с кабелями диаметром 5-80 мм. Так же он отличается тем, что имеет всего 2 вала, но на каждом из них установлен нож. Глубина разреза регулируется сдвижными втулками. Этот станок работает с бронированными кабелями. Разделывает нефтепогружные и кабеля в железной броне, а также свинцовую и алюминиевую оболочки. Модель MS-60 разделывает кабеля диаметром до 60 мм. Он имеет одно большое отверстие, которое можно регулировать. Обрабатывает кабеля с оболочкой ПВХ, бумажной, резиновой свинцовой, а так же работает с бронированными кабелями. Нижний вал работает от электрического двигателя 1,5 кВт через редуктор. Посадочное место имеет конусообразную форму и ребра, для сцепления. Верхний вал на подшипниках. Можно настраивать глубину разреза. Станок MR-80 с одним каналом разделки, двумя валами на каждом из которых установлен нож, за счет этого режет кабель с двух сторон. Предназначен для кабелей от 5 до 80 мм. Глубина разреза регулируется с помощью сдвижных втулок. Этот станок подходит для железной, алюминиевой, свинцовой брони, а так же для нефтепогружных кабелей. Последняя модель работающая на редукторе это MS-80. Работает с бронированным кабелем диаметром до 80 мм. Имеет один канал разделки и один нож. Отверстие также регулируется, для кабелей от 1 до 80 мм. Нижний вал двигается от электрического двигателя 3 кВт через редуктор. Посадочное место тоже имеет конусообразную форму и ребра и находится на верхнем валу, но вал на подшипниках. Станок больше подходит для кабелей большего диаметра. Все станки с низким уровнем шума и высоким крутящим моментом.

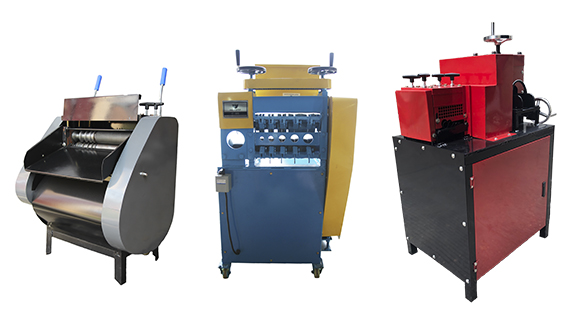

3. Станки на ременной передаче.
Это модели К-45-10, К-45-12, К-45-21, К-15-15, К-50-15, MS-70. Модель MS-70 - самый простой из станков на ременной передаче. Он имеет один канал разделки и два ножа, по одному на верхнем и нижнем валу. Обрабатывает кабели от 5 до 70 мм, с обочками из ПВХ, РЕХ, также бронированной и свинцовой оболочками. Высоту верхнего вала можно настраивать верхним маховиком под диаметр обрабатываемого кабеля, нижний вал всегда остается на одном уровне. Ширину направляющего канала можно регулировать боковым вентилем. Так же работает с нефтепогружными и бронированными кабелями. Следующий станок К-45-10 - это автоматический станок, имеющий 8 каналов разделки с ножами и два пресса. У него также два вала, которые работают за счет ременной передачи от электродвигателя. Нижний протягивает кабель, а ножи на верхнем разрезают его. 8 отверстий с ножами предназначены для круглых кабелей с диаметром 1-45 мм, 2 остальных отверстия - это пресс для продавливания изоляций. Глубину разреза можно регулировать 2 вентилями зажимающими пружины и увеличивающими давление на верхний вал. У станка К-45-12, в свою очередь, 4 вала и работает он с кабелем диаметром до 4,5 см. Две пары валов работают за счет ременной передачи одновременно. Первая пара: нижний вал протягивает кабель, нож на верхнем вале разрезает его. Вторая пара все то же самое, только наоборот. Получается, что кабель разрезается с двух сторон. Глубину разреза можно регулировать вентилями по тому же принципу, как и на станке К-45-10. Станок имеет ролики для передвижения. Модель К-45-21 разделывает кабель до 45 мм с двух сторон, а также имеет вспомогательный блок для изоляции из резины. Процесс работы такой же, как у станка К-45-12. На первой паре валов 21 канал для разделки и 23 ножа. Кабель режется с одной стороны. На второй паре - на 4 канала для кабелей от 2 см диаметром и 4 ножа, а на 17 каналов для работы с кабелем до 2 см стоит пресс. Таким образом, кабель диаметром от 2 см до 4,5 см режется с двух сторон, а на кабеле до 2 см в диаметре делается разрез с одной стороны, а на второй паре валов он давится прессом. Глубина так же регулируется вентилями, аналогично у станка К-45-12. Эта модель подходит для разделывания шин трансформатора. Станки К-50-15 и К-15-15 имеют по 15 каналов разделки. Станок К-50-15 имеет так же пресс и обрабатывает кабеля диаметром 1-60 мм. Имеет два вала с ножами и два вала которые протягивают кабель, а также места для протягивания двух форм, конусообразной для круглых кабелей и прямоугольную для плоских. Валы разборные, расположены симметрично по диагонали. На первой паре валов 15 каналов разделки и 13 ножей, кабель режется только с 1 стороны. На второй паре 6 каналов разделки для диаметра кабеля от 2 см, а кабель меньше этого диаметра на первом валу режется с одной стороны, а на второй паре давится прессом. За счет этого увеличивается скорость извлечения металла. Глубина разреза регулируется по тому же принципу, как у предыдущей модели. Станок К-15-15 предназначен для тонких кабелей диаметром до 1,5 см. Работает по тому же принципу, что и К-50-15. На первой паре валов у этого станка 15 каналов разделки на 12 ножей, на второй паре - 15 каналов и пресс. Глубина также регулируется с помощью вентилей, которые зажимают пружины. Станок на роликах, для удобного перемещения. Также к этому виду станков относятся модели С-65, CR-120-7. С-65 служит для разделки бронированных кабелей с диаметром 0,5 до 7,5 см. Имеет шесть каналов и режет кабель с двух сторон. Разрезают абсолютно любую броню за счет глубокопроникающих ножей. И в эту группу относится высокопроизводительный станок CR-120-7 с возможностью быстрой перенастройки. Работает с кабелем от 1 мм до 12 см. Правый блок установки универсален, а левый блок работает только с тонким кабелем до 3 см с диаметре. Удобно использовать станок при большом объеме мелких проводов.

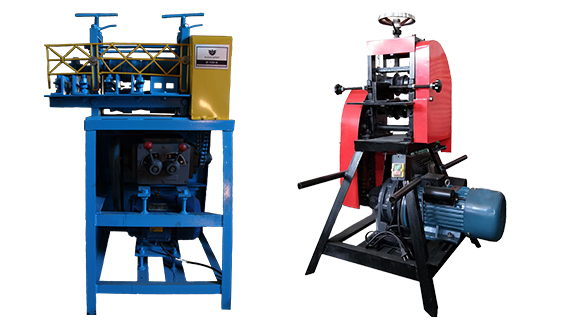

4. Комбинированный механизм.
Сюда входят модели MS-120 который имеет редуктор и цепь, и B-100 и B-160 в которых двигатель с помощью ремней приводит в движение редуктор, а он, в свою очередь, посредством цепей, приводит в движение валы. Редуктор имеет четыре скорости работы. MS-120 - это электрический станок с одним регулируемым каналом разделки и двумя ножами. Он имеет сверхмощный мотор-редуктор. Обрабатывает кабеля от 1 см до 12 см. Разделывает кабеля с абсолютно любой изоляцией, за счет двух глубоко проникающих ножей. Станок с двумя валами, каждый из которых имеет нож. Нижний вал неподвижен, верхний настраивается под любой диаметр в указанном диапазоне. Ширину направляющего канала можно регулировать вентилями. Этот станок не подойдет для тонкого кабеля до 1 см в диаметре. Станок B-100 уникален тем, что он разделывает кабель с двух или четырех сторон. Работает с кабелями от 1 мм до 10 см в диаметре. Станок имеет два вала, три канала разделки и шесть ножей. Первый канал предназначен для тонких проводов и плоских кабелей, второй канал предназначен для бронированных и небронированных кабелей с большим диаметром, а третий канал для диаметра от 1 см. Вместо вальцов у него можно установить ножи круглого типа для того, чтобы кабель резался с четырех сторон. Промышленный станок B-160 предназначен для обработки кабелей диаметром до 16 см. У него четыре скорости работы, обжимной вал регулируется под диаметр провода. Первый канал станка - это пресс для проводов с маленьким диаметром и плоских кабелей, также используется для вытягивания жилы из проводов АС. Второй и третий канал работают с бронированным и небронированных кабелем больших диаметров, четвертый канал для проводов от 1 см в диаметре. Так же, как на модели B-100, можно установить дополнительные круглые ножи и тогда будет возможность разрезать кабель с 4 сторон.
Наши специалисты помогут вам выбрать подходящий под ваши параметры станок. Мы учтем все требования и пожелания. Осуществим комплекс работ по подготовке и проведению индивидуальных испытаний, а также комплексного опробования станка. У вас будет возможность прислать свой кабель, а мы, в свою очередь, снимем для вас видео и отправим вам отчет по работе станка. Гарантия на наше оборудование 1 год.
